गहिरो ग्रोभ बल बेरिङहरू, कोणीय सम्पर्क बल बेरिङहरू, र थ्रस्ट बल बेयरिङहरूका विशेषताहरू र प्रयोगहरू

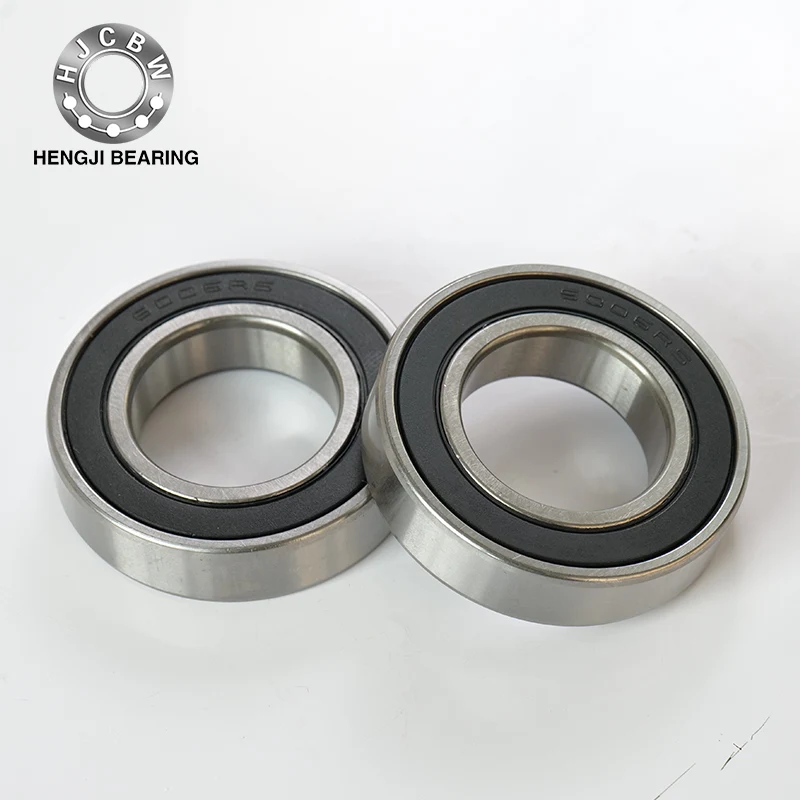

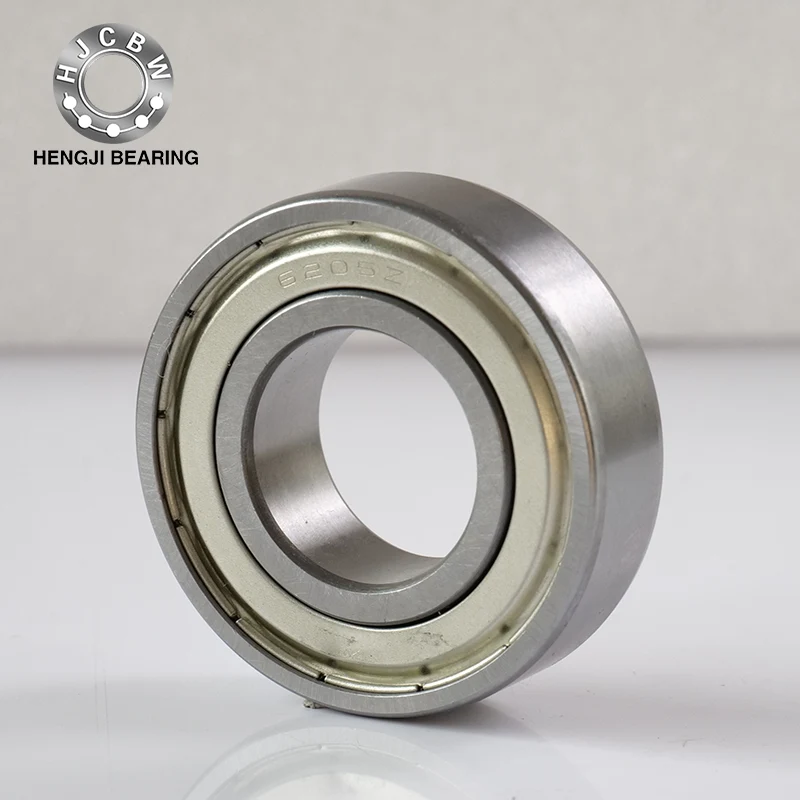

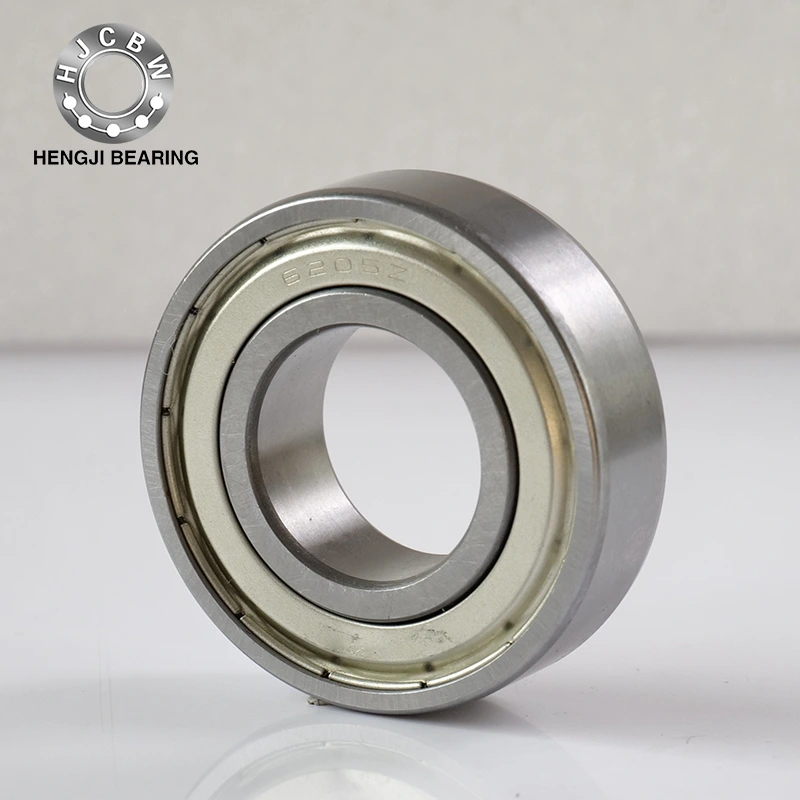

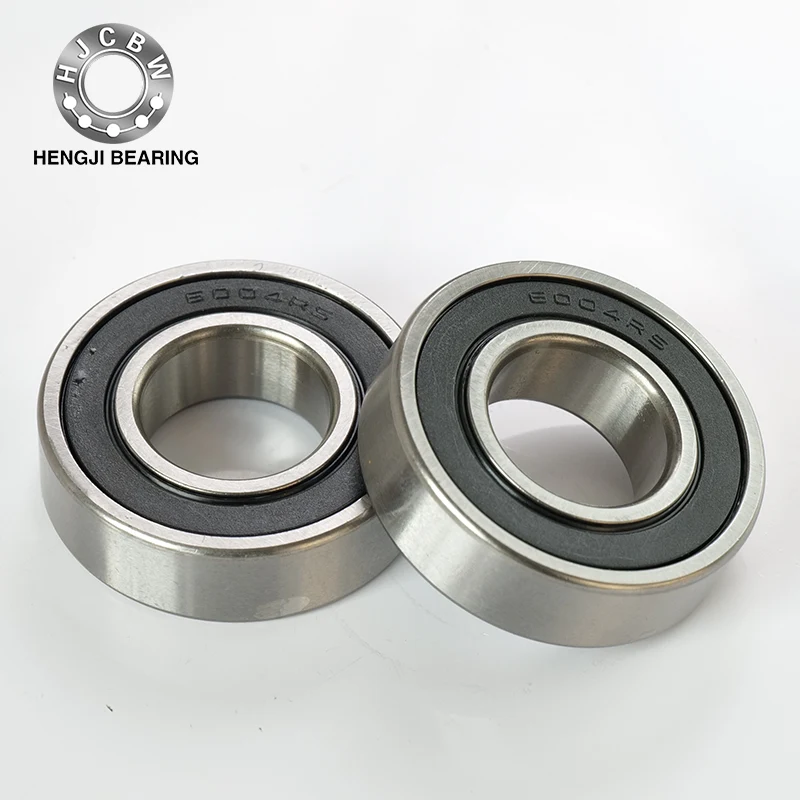

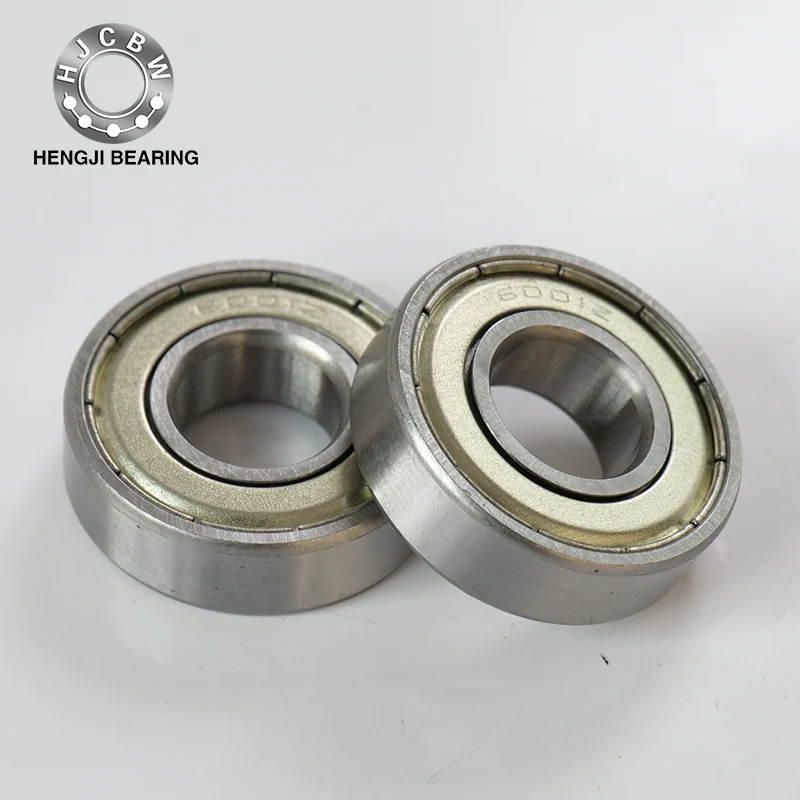

गहिरो नाली बल बेयरिंग

विशेषताहरु:गहिरो नाली बल बेयरिंगप्रयोग को एक विस्तृत श्रृंखला संग प्रतिनिधि रोलिंग बीयरिंग हो। तिनीहरूले रेडियल भार र द्विदिशात्मक अक्षीय भारहरू सामना गर्न सक्छन्, र कम आवाज, उच्च-गति रोटेशन, र कम कम्पन चाहिने अनुप्रयोगहरूको लागि उपयुक्त छन्। स्टिल डस्ट कभर वा रबर सिलहरू भएका सिल गरिएका बियरिङहरू उपयुक्त मात्रामा ग्रीसले पूर्व-भरिएका हुन्छन्। बाहिरी घण्टीहरूमा रिटेनिङ रिङ् वा फ्ल्याङ्गहरू भएका बियरिङहरू अक्षीय रूपमा पत्ता लगाउन र आवासमा स्थापना गर्न सजिलो हुन्छ। उच्च-लोड बियरिङहरूको आयामहरू मानक बियरिङहरू जस्तै छन्, तर त्यहाँ भित्री र बाहिरी घण्टीहरूमा भरिने नाली छ, जसले बलहरूको संख्या र मूल्याङ्कन गरिएको लोड बढाउँछ।

मुख्यतया लागू हुने पिंजराहरू: स्टिल स्ट्याम्पिङ पिंजराहरू (वेभफॉर्म, क्राउन-आकारको ... एकल पङ्क्ति; एस-आकारको ... डबल पङ्क्ति), तामा मिश्र धातु वा फेनोलिक राल कट पिंजराहरू, सिंथेटिक राल मोल्डेड पिंजराहरू।

मुख्य प्रयोगहरू: अटोमोबाइलहरू: पछाडिका पाङ्ग्राहरू, प्रसारणहरू, र विद्युतीय उपकरणहरू।

बिजुली: सामान्य-उद्देश्य मोटर्स, घरेलू उपकरण।

अन्य: उपकरण, आन्तरिक दहन इन्जिन, निर्माण मेसिनरी, रेलवे सवारी साधन, लोडिङ र अनलोडिङ मेसिनरी, कृषि मेसिनरी, विभिन्न औद्योगिक मेसिनरी।

कोणीय सम्पर्क बल बेयरिंग

सुविधाहरू: त्यहाँ रिंग र बल बीच एक सम्पर्क कोण छ। मानक सम्पर्क कोणहरू 15°, 30° र 40° हुन्। सम्पर्क कोण जति सानो, उच्च-गति रोटेशनको लागि अधिक अनुकूल। सम्पर्क कोण जति ठूलो हुन्छ, अक्षीय भार क्षमता त्यति नै ठूलो हुन्छ। एकल-पङ्क्ति बियरिंग्सले रेडियल भारहरू र एकदिशात्मक अक्षीय भारहरू सामना गर्न सक्छ। DB संयोजन, DF संयोजन र डबल-पङ्क्ति बियरिंग्स रेडियल लोड र द्विदिश अक्षीय भार सामना गर्न सक्छ। DT संयोजन अवसरहरूको लागि उपयुक्त छ जहाँ एक दिशात्मक अक्षीय भार ठूलो छ र एकल असरको मूल्याङ्कन गरिएको लोड अपर्याप्त छ। उच्च-गति ACH प्रकारको बियरिङहरूमा सानो बल व्यास र बलहरूको ठूलो संख्या हुन्छ। तिनीहरू प्राय: मेसिन उपकरण स्पिन्डलहरूमा प्रयोग गरिन्छ। कोणीय सम्पर्क बल बेयरिङ उच्च गति र उच्च परिशुद्धता रोटेशन लागि उपयुक्त छन्। संरचना भनेको दुई एकल-पङ्क्ति एङ्गुलर कन्ट्याक्ट बल बेयरिङहरू पछाडि संयुक्त रूपमा भित्री र बाहिरी घण्टीहरू साझा गर्दछ, जसले रेडियल भारहरू र द्विदिशात्मक अक्षीय भारहरू सामना गर्न सक्छ। त्यहाँ ग्रूभ बियरिंगहरू भर्न बिना सिल गरिएका प्रकारहरू पनि छन्।

मुख्य रूपमा लागू हुने पिंजराहरू: स्टिल प्लेट स्ट्याम्पिङ पिंजराहरू (कचौरा आकारको... एकल पङ्क्ति; एस-आकारको, मुकुट-आकारको...डबल पङ्क्ति), तामा मिश्र धातु वा फेनोलिक राल कट पिंजराहरू, सिंथेटिक राल गठन पिंजराहरू।

मुख्य प्रयोगहरू: एकल पङ्क्ति: मेसिन उपकरण स्पिन्डलहरू, उच्च-फ्रिक्वेन्सी मोटरहरू, ग्यास टर्बाइनहरू, केन्द्रापसारक विभाजकहरू, सानो कार अगाडिको पाङ्ग्राहरू, विभेदक पिनियन शाफ्टहरू।

डबल पङ्क्ति: तेल पम्पहरू, जरा ब्लोअरहरू, एयर कम्प्रेसरहरू, विभिन्न प्रसारणहरू, इन्धन इंजेक्शन पम्पहरू, मुद्रण मेसिनरीहरू।

थ्रस्ट बल बेयरिंग

विशेषताहरू: यसमा धुने-आकारको रेसवे रिंग र रेसवे, बल र पिंजरा असेम्बली हुन्छ। शाफ्टसँग मिल्ने रेसवे रिङलाई शाफ्ट रिङ भनिन्छ, र रेसवे रिङ जो हाउसिङसँग मिल्छ त्यसलाई सिट रिङ भनिन्छ। द्विदिशात्मक बियरिङहरूको लागि, बीचको औंठी शाफ्टसँग मिलाइएको छ। एकतर्फी असरले एकतर्फी अक्षीय भारहरू सामना गर्न सक्छ, र दुई-तर्फी असरहरूले दुई-तर्फी अक्षीय भारहरू सामना गर्न सक्छ (न त रेडियल भारहरू सामना गर्न सक्दैन)।

मुख्य रूपमा लागू हुने पिंजराहरू: स्टिल प्लेट स्ट्याम्पिङ पिंजराहरू, तामा मिश्र धातु वा फेनोलिक राल कट पिंजरेहरू, सिंथेटिक राल गठन पिंजरे।

मुख्य प्रयोगहरू: अटोमोबाइल स्टीयरिङ पिन, मेशिन उपकरण स्पिन्डल।
